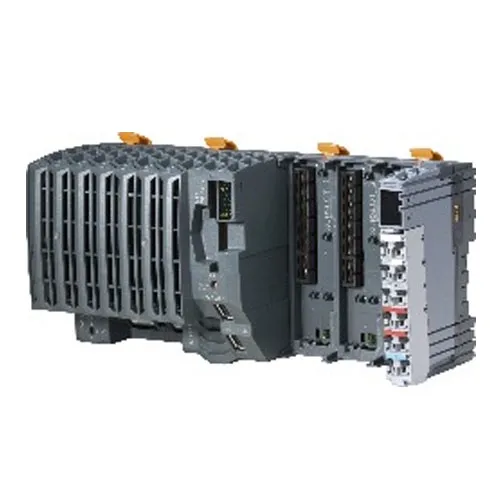

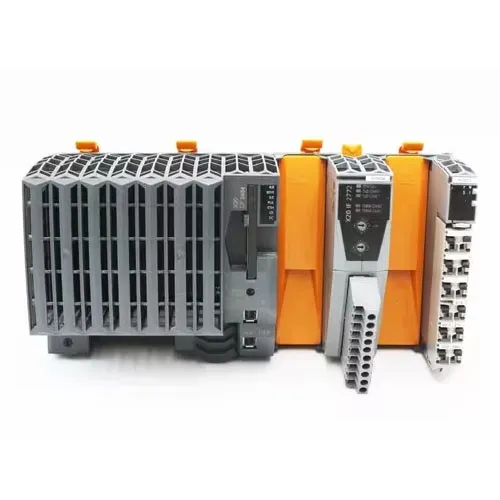

B&R X20CP3484 X20 Sistema Celeron PLC CPU

Model:
X20CP3484
Brand:
B&R
Type:
Controlador PLC industrial del sistema X20 estándar
Warranty:
100% nuevo original
Shipping:
Envío global rápido a través de FedEx y DHL Express

Datos técnicosBreve descripciónInterfaces1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x enlace X2XMódulo del sistemaUPCinformación generalCódigo de identificación de B&R0x23A6EnfriamientoSin ventiladorIndicadores de estadoFunción CPU, sobretemperatura, E......

Enviar Consulta

Descripción del Producto

Breve descripción

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK V1/V2, 2x USB, 1x enlace X2X
Módulo del sistema	UPC

información general

Código de identificación de B&R	0x23A6
Enfriamiento	Sin ventilador
Indicadores de estado	Función CPU, sobretemperatura, Ethernet, POWERLINK, CompactFlash, batería
Diagnóstico
Batería	Sí, utilizando software y indicador de estado LED
función de CPU	Sí, usando indicador de estado LED
Flash compacto	Sí, usando indicador de estado LED
Ethernet	Sí, usando indicador de estado LED
ENLACE DE ENERGÍA	Sí, usando indicador de estado LED
Sobretemperatura	Sí, usando indicador de estado LED
Diagnóstico: ventilador	-
Apoyo
Soporte ACOPOS	Sí
Soporte de componentes visuales	Sí
Consumo de energía sin tarjeta de memoria, módulo de interfaz y USB	10,5W
Consumo de energía interno de X2X Link y fuente de alimentación de E/S
Autobús	1,42W
E/S interna	0,6W
Disipación de potencia adicional causada por actuadores (resistivos) [W]	-
Aislamiento eléctrico
IF1 - IF2	Sí
IF1 - IF3	Sí
IF1 - IF4	No
IF1 - IF5	No
IF1 - IF6	Sí
IF2 - IF4	Sí
IF2 - IF5	Sí
IF3 - IF4	Sí
IF3 - IF5	Sí
IF4 - IF5	No
IF4 - IF6	Sí
IF5 - IF6	Sí
PLC-IF1	No
PLC-IF2	Sí
PLC-IF3	Sí
PLC-IF4	No
PLC-IF5	No
PLC-IF6	Sí
Certificaciones
CE	Sí
Reino Unido	Sí
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ver manual de usuario de X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipos de control industrial
HazLoc	cCSAus 244665 Equipos de control de procesos. para lugares peligrosos Clase I, División 2, Grupos ABCD, T5
DNV	Temperatura:B(0 a 55°C) Humedad:B(hasta 100%) Vibración:B(4 gramos) CEM:B(puente y cubierta abierta)
CCS	Sí
LR	ENV1
KR	Sí
ABS	Sí
VB	EC33B Temperatura: 5 - 55°C Vibración: 4g EMC: Puente y cubierta abierta
kc	Sí

CPU y fuente de alimentación X2X Link

voltaje de entrada	24 VCC -15% / +20%
Corriente de entrada	Máx. 2.2A
Fusible	Integrado, no reemplazable
Protección contra polaridad inversa	Sí

Salida de fuente de alimentación del enlace X2X

Potencia nominal de salida	7W
Conexión paralela	Sí
Operación redundante	Sí

Fuente de alimentación de entrada/salida

voltaje de entrada	24 VCC -15% / +20%
Fusible	Fusible de línea requerido: Máx. 10 A, lento

Fuente de alimentación de E/S de salida

Tensión nominal de salida	24 VCC
Carga de contacto permitida	10 A

Fuente de alimentación - Información general

Indicadores de estado	Sobrecarga, estado de funcionamiento, estado del módulo, transferencia de datos RS232
Diagnóstico
Transferencia de datos RS232	Sí, usando indicador de estado LED
Ejecución/error del módulo	Sí, utilizando software y indicador de estado LED
Sobrecarga	Sí, utilizando software y indicador de estado LED
Aislamiento eléctrico
Alimentación de E/S - Fuente de alimentación de E/S	No
Alimentación CPU/X2X Link - Alimentación CPU/X2X Link	Sí

Controlador

Ranura para tarjeta CompactFlash	1
Reloj en tiempo real	No volátil, resolución 1 s, precisión de -20 a 20 ppm a 25 °C
FPU	Sí
Procesador
Tipo	Celeron 266 (compatible)
caché L2	-
Caché L1 para datos y código de programa	2x 16KB
Procesador de E/S integrado	Procesa puntos de datos de E/S en segundo plano.
Ranuras de interfaz modulares	3
Variables remanentes	Máx. 64KB
Tiempo de ciclo de clase de tarea más corto	800 µs
Tiempo típico del ciclo de instrucción	0,007 µs
Almacenamiento en búfer de datos
Monitoreo de batería	Sí
batería de litio	Al menos 3 años
Memoria estándar
RAM	SDRAM de 32MB
RAM de usuario	1 MB de RAM

Interfaces

Interfaz IF1
Tipo	RS232
Variante	Conexión mediante bloque de terminales de 12 pines TB12
Tasa de transferencia	Máx. 115,2 kbit/s
Interfaz IF2
Tipo	Ethernet
Variante	RJ45 blindado
Longitud de línea	Máx. 100 m entre 2 estaciones (longitud del segmento)
Tasa de transferencia	10/100 Mbit/s
Interfaz IF3
Bus de campo	ENLACE V1/V2
Tipo	100BASE-T (ANSI/IEEE 802.3)
Variante	RJ45 blindado
Longitud de línea	Máx. 100 m entre 2 estaciones (longitud del segmento)
Tasa de transferencia	100Mbps
Interfaz IF4
Tipo	USB 1.1
Variante	Tipo A
Máx. corriente de salida	0,5 A
Interfaz IF5
Tipo	USB 1.1
Variante	Tipo A
Máx. corriente de salida	0,5 A
Interfaz IF6
Tipo	Maestro de enlace X2X
Cantidad	1

Condiciones de funcionamiento

Orientación de montaje
Horizontal	Sí
Vertical	Sí
Elevación de instalación sobre el nivel del mar
0 a 2000 metros	Sin limitación
>2000m	Reducción de la temperatura ambiente en 0,5°C cada 100 m
Grado de protección según EN 60529	IP20

Condiciones ambientales

Temperatura
Operación
Orientación de montaje horizontal	0 a 55°C
Orientación de montaje vertical	0 a 50°C
Reducción de potencia	-
Almacenamiento	-25 a 70°C
Transporte	-25 a 70°C
Humedad relativa
Operación	5 a 95%, sin condensación
Almacenamiento	5 a 95%, sin condensación
Transporte	5 a 95%, sin condensación

Propiedades mecánicas

Nota	Solicite la memoria de la aplicación (CompactFlash) por separado Batería de respaldo incluida en la entrega Placa de cubierta final X20 (derecha) incluida en el suministro Bloque de terminales X20 de 12 pines incluido en la entrega Tapas de ranura para módulo de interfaz incluidas en la entrega
Dimensiones
Ancho	200 milímetros
Altura	99mm
Profundidad	85mm

Número de material:

X20CP3484

Descripción:

Intel Celeron 266 Performance con procesador de E/S adicional
Ethernet, POWERLINK y USB integrados
3 ranuras para expansión de interfaz modular
CompactFlash como memoria de aplicación extraíble
Sin ventilador
Extremadamente compacto

El X20CP3484 es el CPU basado en Celeron más pequeño para el sistema X20. Sin embargo, su tiempo de ciclo más corto de 800 µs todavía muestra su potencia. Las características básicas son las mismas que las de los tipos más grandes.

Ethernet y USB están integrados. Además, la CPU dispone de conexión POWERLINK para comunicación en tiempo real. También hay tres ranuras multiusos para módulos de interfaz adicionales.

Los modelos de CPU X20CP3484 y X20CP3484-1 se diferencian únicamente por el tamaño de SDRAM.
