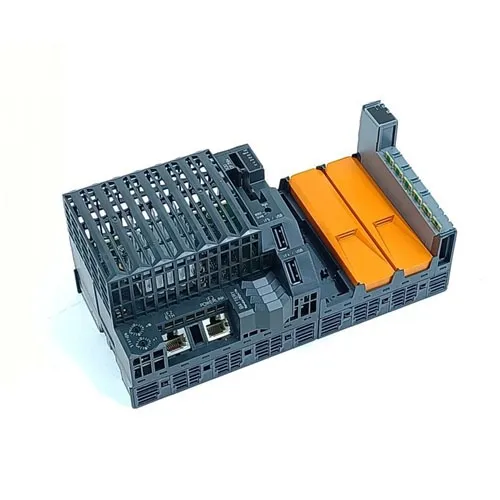

Controlador PLC Atom de 3 ranuras del sistema B&R X20CP3584 X20

Model:
X20CP3584
Brand:
B&R
Type:
Controlador PLC industrial X20 de alto rendimiento
Warranty:
100% nuevo original
Shipping:
Envío global rápido a través de FedEx y DHL Express

Breve descripciónInterfaces1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x enlace X2XMódulo del sistemaControladorinformación generalCódigo de identificación de B&R0xC3ADEnfriamientoSin ventiladorIndicadores de estadoFunción CPU, Ethernet, POWERLINK, Compact......

Enviar Consulta

Descripción del Producto

Breve descripción

Interfaces	1x RS232, 1x Ethernet, 1x POWERLINK (V1/V2), 2x USB, 1x enlace X2X
Módulo del sistema	Controlador

información general

Código de identificación de B&R	0xC3AD
Enfriamiento	Sin ventilador
Indicadores de estado	Función CPU, Ethernet, POWERLINK, CompactFlash, batería
Diagnóstico
Batería	Sí, utilizando software y indicador de estado LED
CPU function	Sí, usando indicador de estado LED
CompactFlash	Sí, usando indicador de estado LED
Ethernet	Sí, usando indicador de estado LED
ENLACE DE ENERGÍA	Sí, usando indicador de estado LED
Temperatura	Sí, usando el registro de software.
Apoyo
Redundancia del controlador	Sí
Soporte de datos de estado de almacenamiento	Sí
Soporte ACOPOS	Sí
Soporte de componentes visuales	Sí
Consumo de energía sin módulo de interfaz y USB	8,6W
Consumo de energía para la fuente de alimentación X2X Link	1,42W
Consumo de energía
E/S interna	0,6W
Disipación de potencia adicional causada por actuadores (resistivos) [W]	-
Certificaciones
CE	Sí
Reino Unido	Sí
CRA (Ley de Resiliencia Cibernética)	Evaluación en curso
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (ver manual de usuario de X20) FTZÚ 09 ATEX 0083X
UL	cULus E115267 Equipos de control industrial
HazLoc	cCSAus 244665 Equipos de control de procesos. para lugares peligrosos Clase I, División 2, Grupos ABCD, T5
DNV	Temperatura:B(0 a 55°C) Humedad:B(hasta 100%) Vibración:B(4 gramos) CEM:B(puente y cubierta abierta)
CCS	Sí
LR	ENV1
KR	Sí
ABS	Sí
VB	EC33B Temperatura: 5 - 55°C Vibración: 4g EMC: Puente y cubierta abierta
kc	Sí

CPU y fuente de alimentación X2X Link

voltaje de entrada	24 VCC -15% / +20%
Corriente de entrada	Máx. 1,5 A
Fusible	Integrado, no reemplazable
Protección contra polaridad inversa	Sí

Salida de fuente de alimentación del enlace X2X

Potencia nominal de salida	7W
Conexión paralela	Sí
Operación redundante	Sí

Fuente de alimentación de entrada/salida

voltaje de entrada	24 VCC -15% / +20%
Fusible	Fusible de línea requerido: Máx. 10 A, lento

Fuente de alimentación de E/S de salida

Tensión nominal de salida	24 VCC
Carga de contacto permitida	10 A

Fuente de alimentación - Información general

Indicadores de estado	Sobrecarga, estado de funcionamiento, estado del módulo, transferencia de datos RS232
Diagnóstico
Transferencia de datos RS232	Sí, usando indicador de estado LED
Ejecución/error del módulo	Sí, utilizando software y indicador de estado LED
Sobrecarga	Sí, utilizando software y indicador de estado LED
Aislamiento eléctrico
Alimentación de E/S - Fuente de alimentación de E/S	No
Alimentación CPU/X2X Link - Alimentación CPU/X2X Link	Sí

Controlador

Ranura para tarjeta CompactFlash	1
Reloj en tiempo real	No volátil, resolución 1 s, precisión de -10 a 10 ppm a 25 °C
FPU	Sí
Procesador
Tipo	Átomo E620T
Frecuencia del reloj	0,6GHz
caché L1
código de datos	24KB
código de programa	32KB
caché L2	512 KB
Procesador de E/S integrado	Procesa puntos de datos de E/S en segundo plano.
Ranuras de interfaz modulares	3
Variables remanentes	Máx. 256kB
Tiempo de ciclo de clase de tarea más corto	400 µs
Tiempo típico del ciclo de instrucción	0,0075 µs
Almacenamiento en búfer de datos
Monitoreo de batería	Sí
batería de litio	Mín. 2 años a 23°C de temperatura ambiente
Memoria estándar
RAM	SDRAM DDR2 de 256 megas
RAM de usuario	1 MB de RAM

Interfaces

Interfaz IF1
Señal	RS232
Variante	Conexión mediante bloque de terminales de 12 pines X20TB12
Máx. distancia	900 metros
Tasa de transferencia	Máx. 115,2 kbit/s
Interfaz IF2
Señal	Ethernet
Variante	1x RJ45 blindado
Longitud de línea	Máx. 100 m entre 2 estaciones (longitud del segmento)
Tasa de transferencia	10/100/1000Mbps
Transferir
capa fisica	10BASE-T/100BASE-TX/1000BASE-T
semidúplex	Sí
Full-dúplex	Sí
Autonegociación	Sí
MDI/MDIX automático	Sí
Interfaz IF3
Bus de campo	Nodo gestor o controlado POWERLINK (V1/V2)
Tipo	Tipo 4
Variante	1x RJ45 blindado
Longitud de línea	Máx. 100 m entre 2 estaciones (longitud del segmento)
Tasa de transferencia	100Mbps
Transferir
capa fisica	100BASE-TX
semidúplex	Sí
Full-dúplex	Modo POWERLINK: No / Modo Ethernet: Sí
Autonegociación	Sí
MDI/MDIX automático	Sí
Interfaz IF4
Tipo	USB 1.1/2.0
Variante	Tipo A
Máx. corriente de salida	0,5 A
Interface IF5
Tipo	USB 1.1/2.0
Variante	Tipo A
Máx. corriente de salida	0,5 A
Interface IF6
Bus de campo	Maestro de enlace X2X

Propiedades electricas

Aislamiento eléctrico	Ethernet (IF2), POWERLINK (IF3) y X2X (IF6) aislados entre sí, de otras interfaces y del PLC

Condiciones de funcionamiento

Orientación de montaje
Horizontal	Sí
Vertical	Sí
Elevación de instalación sobre el nivel del mar
0 a 2000 metros	No limitation
>2000m	Reducción de la temperatura ambiente en 0,5°C cada 100 m
Grado de protección según EN 60529	IP20

Condiciones ambientales

Temperatura
Operación
Orientación de montaje horizontal	-25 a 60°C
Orientación de montaje vertical	-25 a 50°C
Reducción de potencia	Consulte la sección "Reducción de potencia".
Almacenamiento	-40 a 85°C
Transporte	-40 a 85°C
Humedad relativa
Operación	5 a 95%, sin condensación
Almacenamiento	5 a 95%, sin condensación
Transporte	5 a 95%, sin condensación

Propiedades mecánicas

Nota	Solicite la memoria de la aplicación (CompactFlash) por separado Batería de respaldo incluida en la entrega Placa de cubierta final X20 (derecha) incluida en el suministro Bloque de terminales X20 de 12 pines incluido en la entrega Tapas de ranura para módulo de interfaz incluidas en la entrega
Dimensiones
Ancho	200 milímetros
Altura	99mm
Profundidad	85mm
Peso	470 gramos

Número de material:

X20CP3584

Descripción:

Procesador Intel Atom de 600 MHz con un procesador de E/S adicional
Ethernet integrado, POWERLINK con encadenamiento de respuesta a sondeos y USB
3 ranuras para expansión de interfaz modular
CompactFlash como memoria de aplicación extraíble
SDRAM DDR2 de 256 megas
Posibilidad de redundancia del controlador
Sin ventilador

El controlador X20CP3585 se basa en un procesador Atom sincronizado a0,6GHzy equipado con256 megasSDRAM DDR2.

USB, Ethernet, POWERLINK y CompactFlash extraíble se incluyen como características estándar. Una interfaz Gigabit Ethernet es una característica estándar. Para lograr un rendimiento de red aún mayor en tiempo real, la interfaz POWERLINK integrada admite el modo de encadenamiento de respuesta a encuestas (PRC).

El controlador está equipado con 3 ranuras disponibles para módulos de comunicación X20. Se pueden integrar fácilmente varios sistemas de bus y red en el sistema X20 mediante el uso de módulos de comunicación.
